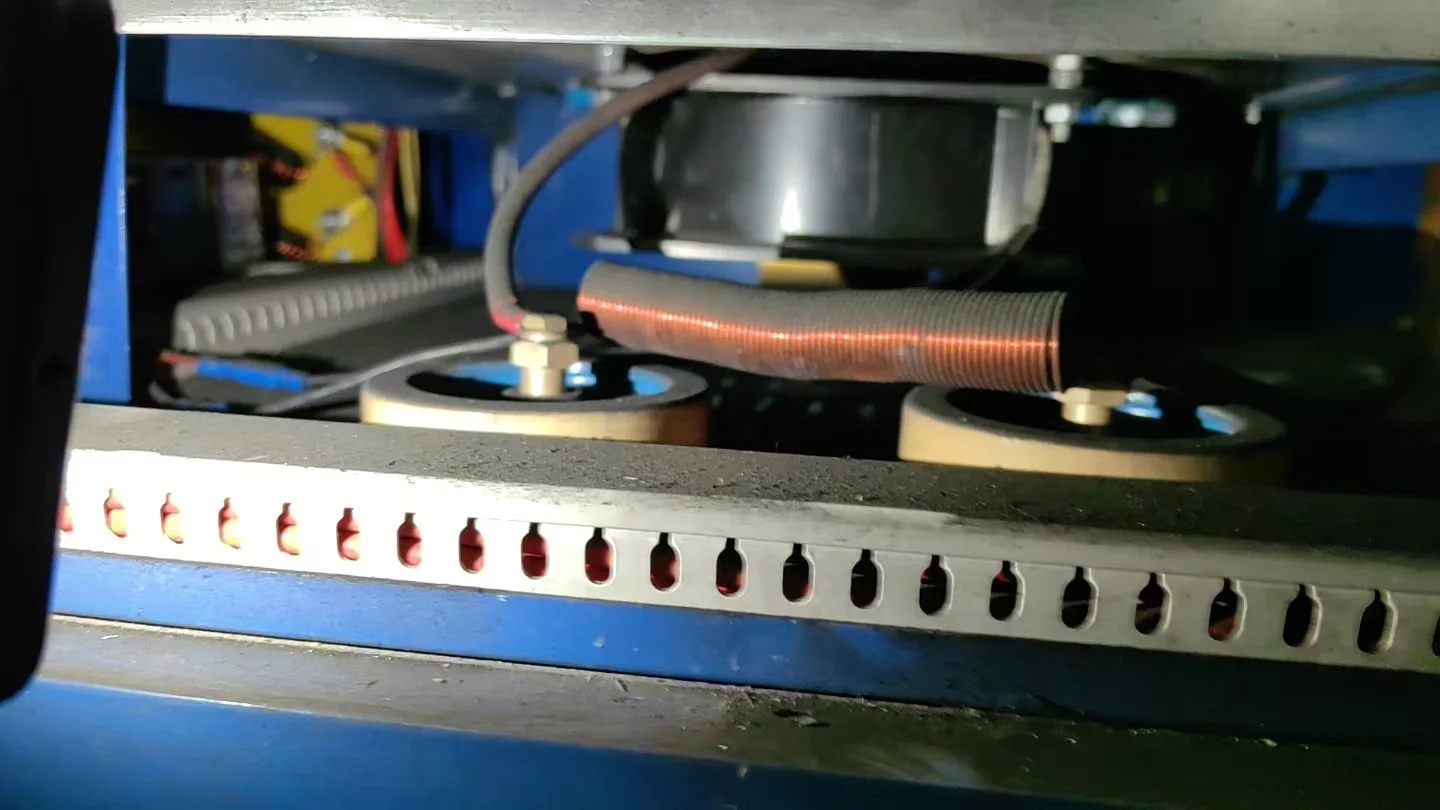

張家港某影視設備公司的銀幕高頻熱合機（型號KS-5000F/S）因故障原因?qū)е略O(shè)備無法正常使用，經現場視頻了解到，設備開機正常，電源指示燈亮，電磁閥能正常吸合，氣缸能下降試壓，但是兩層銀幕基材無法熱合到一起，讓用戶打開機箱頂蓋木板后發現風機不運行，電子管燒黑等現象，該設備用于戶外巨幕拼接加工，故障導致生產線停滯8小時，日均50㎡的銀幕加工任務積壓。

經過雙方協商客戶要求我們上門維修，到達現場后我們開始對設備進行排查

1. 初步檢測：用萬用表測量電子管燈絲電壓，顯示6.1V（標準值6.3V），說明燈絲電壓沒有問題，拆開電子管燈絲線后測量電子管燈絲阻值發現沒有阻值說明燈絲斷開，電子管損壞。2. 深度拆解：打開設備電源后，發現電子管散熱風機沒有出風，測量風機的電壓有220V輸入，說明風機燒壞不運行，需更換新的風機；

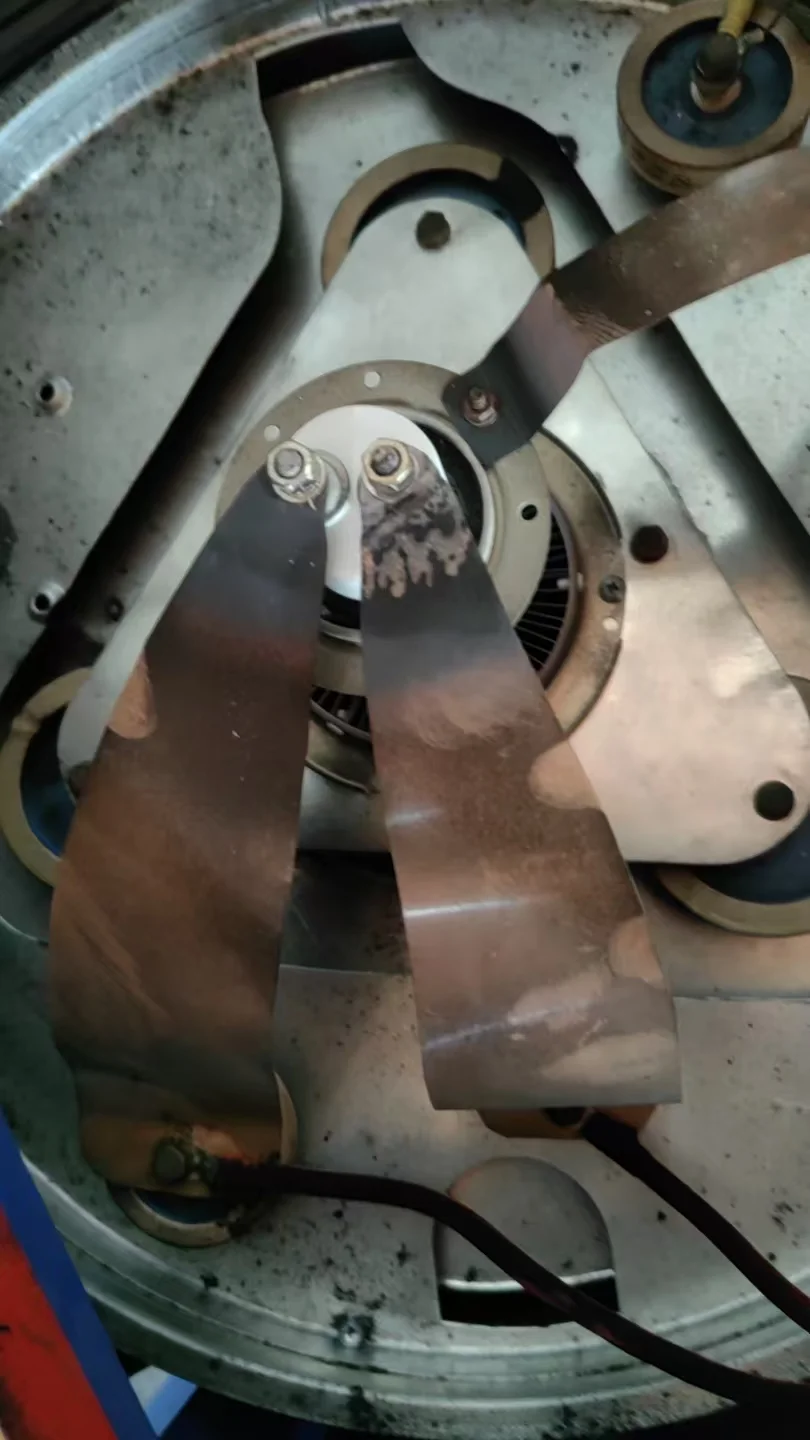

3. 關聯檢查：同步檢測燈絲銅皮與柵極銅皮，均有燒黑積碳現象，經過現場砂紙磨亮后安裝到位。

維修方案與效果

1. 更換配件：選用錦州華光品牌的7T85RB電子管；更換固卡散熱風機。

2. 參數校準：測量燈絲變壓器輸出電壓至6.3V，測試風機輸入電壓，確保更換后電壓值；

3. 驗收結果：開機預熱5分鐘后，讓工人正常操作，3秒內實現銀幕PVC基材熱合，焊縫強度達12N/cm，符合戶外銀幕抗風等級要求，設備連續運行1小時無故障，周邊維修團隊從響應到修復耗時6小時。
