我們在使用高頻機過程中會遇到產(chǎn)品在焊接后出現(xiàn)一些質(zhì)量問題如產(chǎn)品焊接不牢或焊接外觀不良等問題，特別是我們在調(diào)試新模具的過程中問題點會更多，尋求高頻機廠家技術(shù)支持配合我們共同完成產(chǎn)品焊接實驗過程。無錫金電高頻機廠家耕耘22年，把常見產(chǎn)品焊接質(zhì)量做出詳細(xì)的介紹，可參考運用。

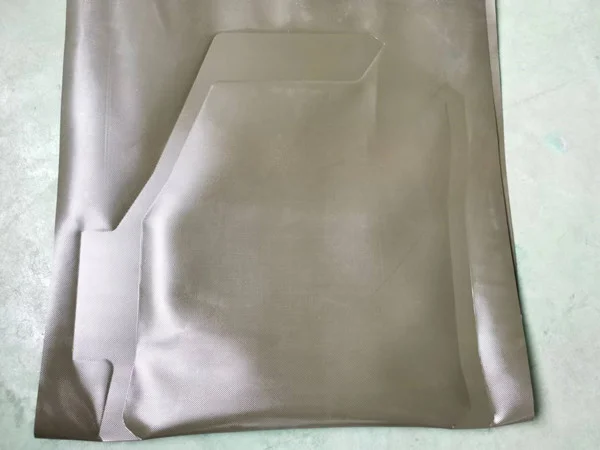

一、 產(chǎn)品熱合不牢，容易撕開

1、 可能原因： 輸出電流不足，時間太短或定型時間太短。

  解決方案：加大電流輸出，延長熔接時間或加長定型時間。

2、 壓力不足： 氣壓調(diào)得太低，或氣缸/油缸有問題，導(dǎo)致材料在熔融狀態(tài)下未能充分結(jié)合。

  解決方案：增加壓力，檢查氣源壓力是否足夠（通常需0.6MPa以上），檢查氣缸是否漏氣。

3、 模具問題： 模具水平不好，壓力不均；或者模具本身發(fā)熱不均。

解決方案： 重新校調(diào)模具水平。

4、 材料問題： 材料配方有變化，不適合高頻焊接。

解決方案：測試新材料的焊接性能。

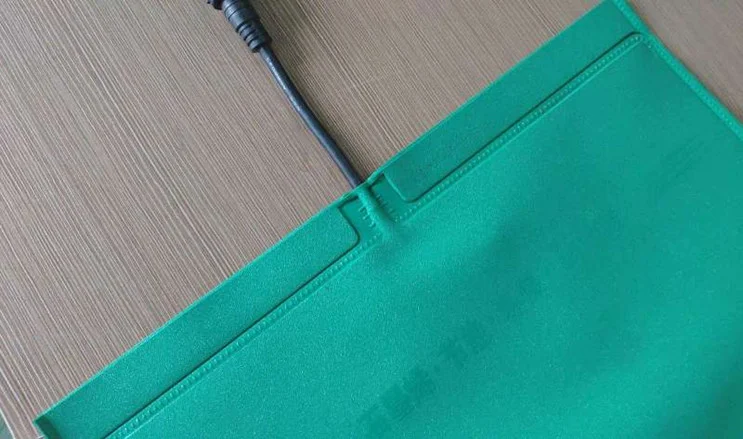

二、 產(chǎn)品外觀不良（如過熔、發(fā)白、皺褶、刀紋不清晰）

1、可能原因：過熔/燒焦： 電流過高（時間太長或功率太大）、冷卻時間不足。

 解決方案：降低功率或縮短時間，并確保有足夠的冷卻定型時間。

2、發(fā)白/霧化：電流剛好在臨界點，或模具表面溫度過低。

   解決方案：適當(dāng)提高功率并縮短時間，避免材料處于半熔不熔的狀態(tài)；可以考慮給模具預(yù)熱。

3、皺 褶： 壓力過大、下降速度太快、材料放置不當(dāng)有褶皺。

  解決方案：降低壓力、調(diào)慢下降速度、鋪平材料。

4、刀紋不清晰： 壓力不足、能量不足、模具雕刻深度不夠或磨損。

解決方案：檢查模具是否需要維修或重新雕刻。
